本文整理了一下修理电磁炉中常常需要的配件和型号对照，与在修理电磁炉中的需要注意的地方和IGBT损毁的八大缘由，供广大网友修理参考。
1、IGBT管
1、FGA25N120这是最常见的管子.必须要用真品的12元一下的绝对不要用。不然你会后悔的，基本可以维修目前2000W一下的所有品牌的电磁炉。注意此管带阻尼。代换SGW25N120. 时要把原机上的阻尼二极管拆下。2、SGW25N120这是我见过的最好使的管子 。只有乐邦、美的部分机器上有，这种管子特别耐用，这种机子只须是管子爆了最好还用SGW25N120代换。成效最好。用FGA25N120代换用不了多长时间就会第三烧毁。不知哪些原因。即便是真品的也不可以。
3、H20T120这种管子也是常见的型号 与FGA25N120可以互换没问题 也有H20R120的，都一样的。
4、H20R1202，H20R120，H40T120，H25R120 等。

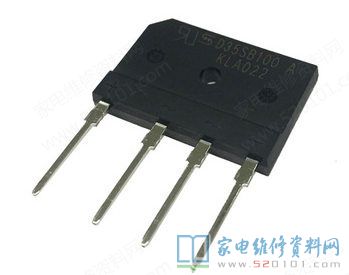

2、平桥
坏了一律用25A平桥代换适用于任何机型 。有的机器用的是四方形的那种，这样的情况可以改装。只须弄了解输入与+、—极就能了。只须用万用表二极管挡测交流输入两脚正反都无穷大就能。不需要管其他脚，保证ok。
3、7805
三端稳压模块。右侧输入。中间地，左侧输出 只须测量右侧有15-22V左右的电压左侧没，八成是它坏了。要不就是后级对地短路。一般是CPU损毁了。
4、LM339
四电压比较器。电磁炉开机风扇转报警不加热，先清洗电路板并烘干;还不可以就把它换掉，不要可惜总是能起到事半功倍的成效。

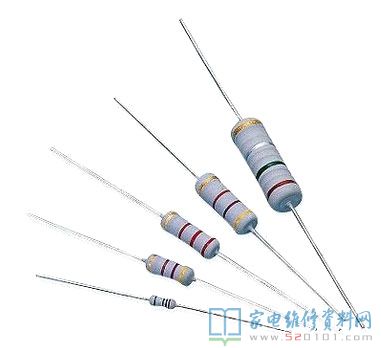

5、大阻值电阻
1. 100K 120K.200K.240K.270K.330K.470K.510K. 这几种电阻是同步电阻。 可能引起不检锅的问题与烧IGBT。与原阻值相差20K以上需要换掉。电阻功率是1W.2W 都可以 。2.820K电阻这电阻是电压测试电阻。阻值变化能引起电磁炉电压高低不一样的保护。
3.10欧姆电阻是电源限流保险电阻。常常遇与V12A. FSD200.THX202.等电源模块一块用，整机不通电保险没爆先检查它
4.温度测试电路用的热敏电阻，常见的有100K、10K、20K。
5.谐振电容:有0.2uF、0.24uF、0.27uf、0.3uf 。滤波电容:备5UF即可!
6、开关电源芯片：FSD200,VIPER12,THX201,THX202,13003
7、键盘电路控制IC：74HC164, 74LS164，操作各键指示灯有亮但不可以锁定加热估计信号中断时先代换。
8、保险管：IGBT烧毁的话保险也基本烧了，有大、小号之分，电流一般有10A、12A、15A三种，依据最大功率来选择。
9、IGBT驱动管：假如用三极管驱动，几乎都是8050、8550。假如用集成电路则多用TA8316。
10、其它
可调电位器：功率太大电流9A以上,将可调电位器用700欧电阻代换按键：开关机不好的的先换按键1N4148和470V的压敏电阻也易坏还有18V稳压管，变压器，可调电阻，风扇，电流互感器，盘面温度电阻，感应面板的耦合电容等。注意：电磁炉所用的电容不能随便改变容量，最好使原规格代换,而且要用水平好的不然装上可能就会炸。
十1、电磁炉IGBT损毁八大缘由
在电磁炉中，IGBT是一个损毁占有率非常大，在没查明问题缘由的 时候就试机，回引起IGBT在次损毁在电磁炉的修理中，经过不端的终结，总结出电磁炉的八大缘由。缘由1、0.3UF电容失效，或漏电， 和400V电容 容量变小的时候，将致使电磁炉，LC震动电路频率偏高
从而引起IGBT损毁。经检查其他元件无问题的时候 ，更换0.3UF 和400V电容。
缘由2、IGBT管勉励电路异常，
震动电路输出的脉冲信号，不可以直接控制IGBT 饱和，导通 和截止，需要通过勉励脉冲信号放大来完成。假如勉励信号出现问题，高电压就回加到IGBT管的G级，致使IGBT瞬间击穿，损毁，容易见到的有驱动管S8050和S8550。
缘由3、同步电路异常，同步电路在电磁炉中的主要用途是保证加到IGBT管G级上的开关脉冲前言与IGBT管上VCE脉冲后延同步当同步电路工作出现异样，致使IGBT管瞬间击穿。
缘由4、18V工作电压异常，在电磁炉中18V电压出现时，会使IGBT管勉励电路，风扇散热系统及LM339工作失常致使IGBT上电瞬间损毁。
缘由5、散热系统异常。电磁炉工作在大电流状况下，其发热量也大，假如散热系统出现异常，会致使IGBT过热损毁。
缘由6、单片机异常。单片机内部会由于工作频率异常而烧毁IGBT。
缘由7、VCE测试电路异常。VCE测试电磁炉将IGBT官集电极上的脉冲电压通过，电阻分压，取样获得去=取样电压，此电压的信息变化传到CPU，CPU监测电压的变化，做出各种相应的指令，当VCE测试电路出现问题的时候，VEC脉冲幅度。超越IGBT管的极限值，从而致使IGBT损毁。用户锅具变形，或锅低凸起不平，在锅低产生的涡流，不可以均匀的使变形的锅具加热，从而使锅具温度传感器，检温失常，CPU因测试不到，异常温度信号，而继续加热，致使IGBT损毁。
